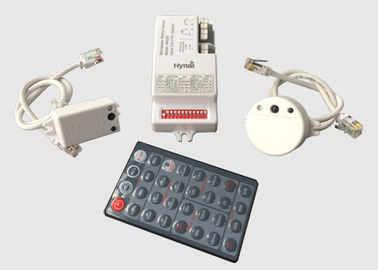

IP20 220v سوئیچ سنسور حرکت خطی

            لبه عقب قابل تنظیم، آشکارساز حرکت حضور، با تابع فشار-کمر، کنترل از راه دور

به طور خاص برای هدف ارتقا در لامپ های مبتنی بر فناوری لبه عقب، لامپ های LED AC، لامپ های هالوجن AC و غیره طراحی شده است.تبدیل / ارتقاء آسان لامپ های موجود به کنترل سنسور حرکت هوشمند بدون تغییر اضافی، در همان زمان، تابع Push-Dim به دست آمده است.

با محافظت از بیش از حد گرما و بیش از حد بار

ویژگی ها...


5حسگر حرکتی مایکروویو.8GHz C-Band، کنترل کمر رنگ سه سطحه

ولتاژ ورودی: 220〜240V AC، 50/60Hz.

بار نامی: 200W (مقاومت)

150W (حمل ظرفیتی، به عنوان مثال راننده ای که می تواند در لبه عقب تنظیم شود یا LED AC)

حفاظت از بیش از حد گرما: به طور خودکار کاهش خروجی در برابر بیش از حد گرما، 80-50%-10% OFF.

حفاظت از بیش از حد بار: به طور خودکار هنگام بارگیری ≥300w خاموش می شود.

تکنولوژی دو پردازنده، عملکرد نظارت روز واقعی برای برنامه های داخلی.

DIP سوئیچ + IR کنترل از راه دور 2 کانال تنظیم. به طور خودکار بر روی یکدیگر در آخرین عملیات.

محدوده ي تشخیصي تا قطر 12 متري

ارتفاع نصب: 3 تا 6 متری

دمای کار: -20°C ~ + 70°C

رتبه IP: IP20.

عملکرد فشار-تخفیف...

این سنسور از عملکرد Push-Dim برای کاربران نهایی برای روشن کردن / خاموش کردن یا تنظیم سطح لوکس هدف با کلید فشار معمولی پشتیبانی می کند. به این ترتیب محصول را دوستانه تر و انعطاف پذیر تر می کند.

تنظیمات ((با سوئیچ DIP) --

محدوده تشخیص

محدوده تشخیص می تواند با انتخاب ترکیب کاهش یابد

بر روی سوئیچ های DIP برای مناسب بودن دقیق هر برنامه کاربردی.

*وقتی محدوده تشخیص به عنوان "سنسور خاموش" تنظیم شود، این سنسور پس از آن یک کمر کمر خالص با عملکرد فشار کمر می شود، بدون توجه به اینکه سر آنتن جدا شده ANT01 / ANT02 یا بدون آن است.

زمان نگهداري

زمان نگه داشتن به معنای دوره زمانی است که چراغ پس از تشخیص حرکت باید 100٪ روشن بماند.

* هنگامی که زمان انتظار به 3s تنظیم می شود، سنسور به حالت تست وارد می شود، این حالت تست عمدتا برای کاربران است که محدوده تشخیص مورد نظر را انتخاب کنند. در این حالت سنسور نور روز غیرفعال است،وقتی که هیچ حرکتی وجود نداشته باشه، دستگاه خاموش می شود، وقتی حرکت تشخیص داده می شود، دستگاه چرخه 3s را روشن و 2s را خاموش می کند.

سنسور نور روز

سنسور نور روز، آستانه نور روز برای فعال کردن یا غیرفعال کردن عملکرد سنسور است.

" غیرفعال ": سنسور همیشه کار می کند، حتی در طول روز.

سنسور فقط در شب تاریک کار می کنه

"10لوکس"_,حسگر فقط در تاريکي کار ميکنه

دوره آماده سازی

این دوره زمانی است که چراغ در سطح نور پایین باقی می ماند قبل از اینکه به طور کامل در غیاب طولانی مردم خاموش شود.

+∞ : به معنای کنترل کم رنگ دو سطح است، لامپ هرگز خاموش نمی شود.

سطح کمرگیری حالت آماده

این سطح کم نور است که شما می خواهید بعد از زمان انتظار در غیاب مردم داشته باشید.

* ۰٪ یعنی کنترل روشن/ خاموش.

تنظیمات ((با کنترل از راه دور IR12) --

عملکرد دائمی ON/OFF

فشار^️روشن / خاموش^️دکمه، تشک به حالت روشن شدن دائمی یا خاموش شدن دائمی می رود، سنسور غیرفعال است.

* برای خروج از این حالت روی "Auto" ، "Reset" یا "Ambient learn" فشار دهید.

کم نور +/-

دکمه "Dim" را فشار دهید تا در طول زمان انتظار روشنایی نور به طور خودکار از 10٪ به 100٪ کاهش یابد. فشار دیگری برای قفل کردن آن هنگام دستیابی به روشنایی مورد نظر.

*بعد از روشنایی مورد نظر قفل شده است، اگر کاربر می خواهد دوباره به طور معکوس کم نور شود، فقط فشار دهید^️کم رنگ^️دوباره دکمه و سپس دوباره روشنایی جدید را قفل کنید.

حالت سنسور

فشار^️ماشین^️دکمه، سنسور شروع به کار می کند و تمام تنظیمات مانند آخرین وضعیت قبل از روشن شدن / خاموش شدن چراغ باقی می ماند.

تابع تنظیم مجدد

فشار^️تنظیم مجدد^️دکمه، تمام تنظیمات به تنظیمات پیش فرض کارخانه برگردند.

یادگیری محیطی

دکمه "Ambient learn" را فشار دهید، آخرین مقدار لوکس اطراف، مقدار لوکس قبلی را که آموخته شده است، و به عنوان آستانه نور روز تنظیم می کند.این ویژگی اجازه می دهد تا لامپ به خوبی در هر شرایط کاربردی واقعی کار کند.

حالت تست

" حالت تست" فقط برای اهداف تست است، برای کاربران برای بررسی عملکرد و انتخاب محدوده تشخیص مورد نظر است. سنسور پس از فشار این دکمه به طور خودکار به حالت تست می رود.

کاربران می توانند از این حالت با فشار دادن "ON / OFF" ، "Reset" یا هر دکمه ای از "Hold time" خارج شوند. تنظیمات سنسور به همین ترتیب تغییر می کند.

در این حالت، هنگامی که برای کنترل روشن شدن / خاموش شدن استفاده می شود، پس از تشخیص حرکت، سنسور به یک چرخه 3 ثانیه روشن و 2 ثانیه خاموش می شود. در این حالت، هنگامی که برای کنترل کمر سه سطح استفاده می شود، پس از تشخیص حرکت،حسگر وارد چرخه 3s روشن و 2s خاموش می شود.5s نرم شده + 1.5s خارج شده)

نقشه سیم کشی...

الگوي شناسايي...
