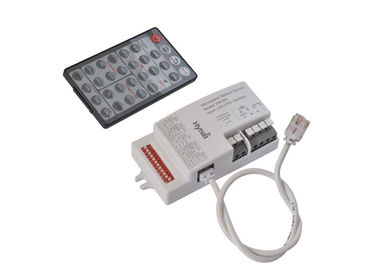

کنترل ضلعی سه سطح، سوئیچ سنسور حرکت AC، سر آنتن جدا شده

             کنترل ضلعی سه سطح، سوئیچ سنسور حرکت AC، سر آنتن جدا شده

هنگامی که سنسور فعال می شود، لامپ 100٪ روشن خواهد شد، پس از زمان نگه داری،چراغ به سطح پیش تنظیم شده کاهش می یابد.، پس از غیبت طولانی افراد ((زمان انتظار) ، چراغ به طور کامل خاموش می شود.



ویژگی ها...


5حسگر حرکتی مایکروویو در باند C.8GHz، کنترل کمر رنگ سه سطحه

ولتاژ ورودی: 120〜277V AC، 50/60Hz.

بار نامی: 400W @ 120VAC (قابلیت)

800W @ 200〜277VAC (قابلیت)

قدرت آمادگی: <1w.

به ویژه برای لوازم طراحی شده است که با فضای محدود، ایده آل برای پانل های LED، چراغ های خطی اداری با لوله های فلزی، پارات های فشرده و غیره.بدن سنسور را پنهان کنید و فقط سر آنتن جدا شده کوچک را تنظیم کنید.

تکنولوژی دو پردازنده، عملکرد نظارت روز واقعی برای برنامه های داخلی.

کار با نقطه عبور صفر، محافظت از رله حسگر در برابر جریان شتاب، تضمین حداکثر بار و عمر رله.

DIP سوئیچ + IR کنترل از راه دور 2 کانال تنظیم. به طور خودکار بر روی یکدیگر در آخرین عملیات.

اتصال RJ11 بین بدن سنسور و سر آنتن، آسان پلاگ و بازی.

محدوده ي تشخیصي تا قطر 12 متري

ارتفاع نصب: 3 تا 6 متری

دمای کار: -20°C ~ + 70°C

رتبه IP: IP20.

تنظیمات ((با سوئیچ DIP) --

محدوده تشخیص

محدوده تشخیص می تواند با انتخاب ترکیب کاهش یابد

بر روی سوئیچ های DIP برای مناسب بودن دقیق هر برنامه کاربردی.

زمان نگهداري

زمان نگه داشتن به معنای دوره زمانی است که چراغ پس از تشخیص حرکت باید 100٪ روشن بماند.

* هنگامی که زمان انتظار به 3s تنظیم می شود، سنسور به حالت تست وارد می شود، این حالت تست عمدتا برای کاربران است که محدوده تشخیص مورد نظر را انتخاب کنند. در این حالت سنسور نور روز غیرفعال است،وقتی که هیچ حرکتی وجود نداشته باشه، دستگاه خاموش می شود، وقتی حرکت تشخیص داده می شود، دستگاه چرخه 3s را روشن و 2s را خاموش می کند.

سنسور نور روز

سنسور نور روز، آستانه نور روز برای فعال کردن یا غیرفعال کردن عملکرد سنسور است.

" غیرفعال ": سنسور همیشه کار می کند، حتی در طول روز.

سنسور فقط در شب تاریک کار می کنه

"10لوکس"_,حسگر فقط در تاريکي کار ميکنه

دوره آماده سازی

این دوره زمانی است که چراغ در سطح نور پایین باقی می ماند قبل از اینکه به طور کامل در غیاب طولانی مردم خاموش شود.

+∞ : به معنای کنترل کم رنگ دو سطح است، لامپ هرگز خاموش نمی شود.

سطح کمرگیری حالت آماده

این سطح کم نور است که شما می خواهید بعد از زمان انتظار در غیاب مردم داشته باشید.

* ۰٪ یعنی کنترل روشن/ خاموش.

10 درصد-- Vdim=1.5Vdc 30 درصد-- Vdim=3.0Vdc 50 درصد-- Vdim=5.0Vdc


تنظیمات ((با کنترل از راه دور IR12) --


عملکرد دائمی ON/OFF

فشار^️روشن / خاموش^️دکمه، تشک به حالت روشن شدن دائمی یا خاموش شدن دائمی می رود، سنسور غیرفعال است.

* برای خروج از این حالت روی "Auto" ، "Reset" یا "Ambient learn" فشار دهید.

کم نور +/-

دکمه "Dim" را فشار دهید تا در طول زمان انتظار روشنایی نور به طور خودکار از 10٪ به 100٪ کاهش یابد. فشار دیگری برای قفل کردن آن هنگام دستیابی به روشنایی مورد نظر.

*بعد از روشنایی مورد نظر قفل شده است، اگر کاربر می خواهد دوباره به طور معکوس کم نور شود، فقط فشار دهید^️کم رنگ^️دوباره دکمه و سپس دوباره روشنایی جدید را قفل کنید.

حالت سنسور

فشار^️ماشین^️دکمه، سنسور شروع به کار می کند و تمام تنظیمات مانند آخرین وضعیت قبل از روشن شدن / خاموش شدن چراغ باقی می ماند.

تابع تنظیم مجدد

فشار^️تنظیم مجدد^️دکمه، تمام تنظیمات به تنظیمات پیش فرض کارخانه برگردند.

* تنظیمات پیش فرض کارخانه...

حساسیت=100٪

حسگر نور روز= غیرفعال

زمان نگه داشتن = 90s

زمان غروب = 5 دقیقه

سطح غروب=10٪

یادگیری محیطی

دکمه "Ambient learn" را فشار دهید، آخرین مقدار لوکس اطراف، مقدار لوکس قبلی را که آموخته شده است، و به عنوان آستانه نور روز تنظیم می کند.این ویژگی اجازه می دهد تا لامپ به خوبی در هر شرایط کاربردی واقعی کار کند.

حالت تست

" حالت تست" فقط برای اهداف تست است، برای کاربران برای بررسی عملکرد و انتخاب محدوده تشخیص مورد نظر است. سنسور پس از فشار این دکمه به طور خودکار به حالت تست می رود.

کاربران می توانند از این حالت با فشار دادن "ON / OFF" ، "Reset" یا هر دکمه ای از "Hold time" خارج شوند. تنظیمات سنسور به همین ترتیب تغییر می کند.

* تنظیمات پیش فرض حالت تست

حسگر نور روز= غیرفعال

زمان نگه داری = 3s

زمان غروب = N/A

سطح غروب=N/A

در این حالت، هنگامی که برای کنترل روشن شدن / خاموش شدن استفاده می شود، پس از تشخیص حرکت، سنسور به یک چرخه 3 ثانیه روشن و 2 ثانیه خاموش می شود. در این حالت، هنگامی که برای کنترل کمر سه سطح استفاده می شود، پس از تشخیص حرکت،حسگر وارد چرخه 3s روشن و 2s خاموش می شود.5s نرم شده + 1.5s خارج شده)


نقشه سیم کشی...




الگوي شناسايي...




تابع نظارت بر نور روز...


با استفاده از تکنولوژی دو پردازنده، این سنسور می تواند تفاوت نور طبیعی و نور مصنوعی را از پشت پخش کننده تشخیص دهد.به طور خودکار روشن می شود (حتی بدون حرکت) هنگامی که نور محیط کمتر از مقدار مورد نظر باشد، و سپس هر زمان که نور مصنوعی مورد نیاز نیست به طور خودکار خاموش می شود ((نور محیط به اندازه کافی روشن است).

این حسگر نظارت بر نور روز واقعی و هوشمند برای نصب داخلی است.

توجه: زمان نمونه گیری Lux-Off---30s؛ زمان نمونه گیری Lux-On---10s.

تابع Lux-On تنها زمانی موثر می شود که دوره کم رنگ حالت آماده در +∞ تنظیم شود.
